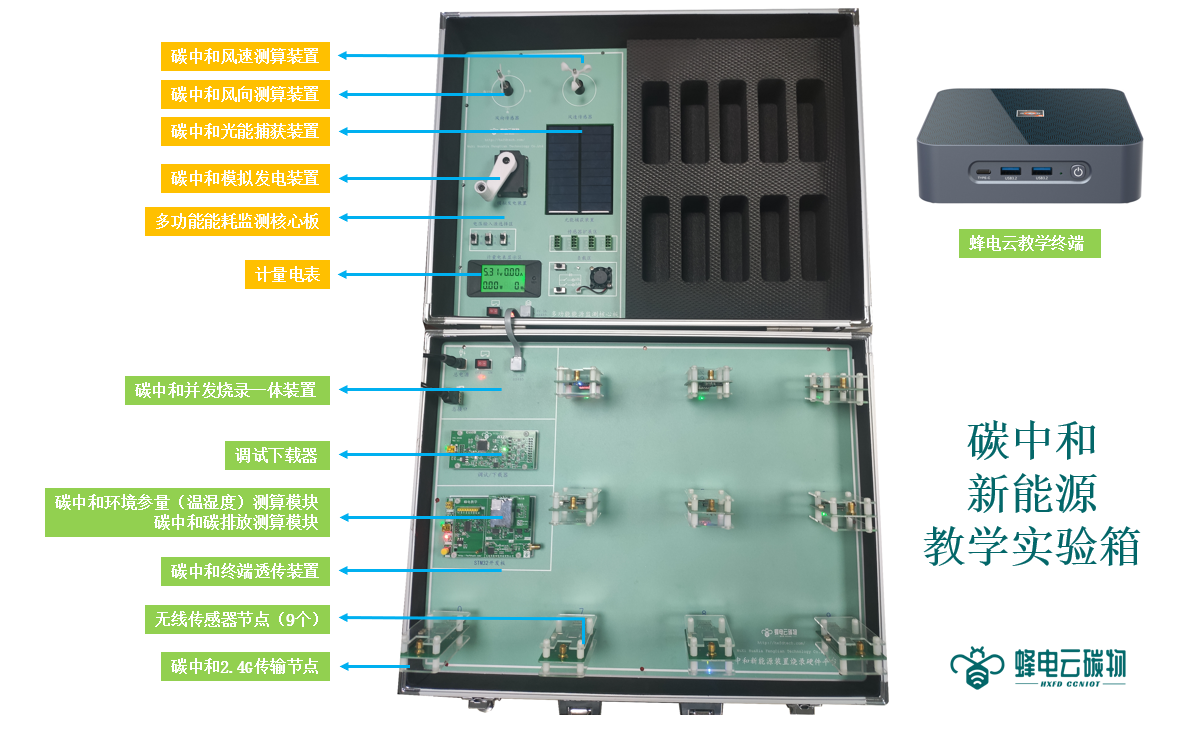

碳中和新能源教学实验平台
碳中和新能源硬件平台包含：新能源发电模块（太阳能发电和手摇模拟风力发电）、智能电表模块、碳值监测模块（各种传感器）、物联网无线通信模块。碳中和新能源硬件平台配合物联网硬件平台Docker云桌面系统，真正做到一套教学系统支持多种物联网教学设备。
产品列表
| 序号 | 设备名称 | 数量 |
|---|---|---|
| 1 | 蜂电云教学终端 | 1 |
| 2 | 多功能能耗监测核心板 | 1 |
| 3 | 计量电表 | 1 |
| 4 | 碳中和模拟发电装置 | 1 |
| 5 | 碳中和光能捕获装置 | 1 |
| 6 | 碳中和风向测算装置 | 1 |
| 7 | 碳中和风速测算装置 | 1 |
| 8 | 碳中和环境参量（温湿度）测算模块 | 1 |
| 9 | 碳中和碳排放测算模块 | 1 |
| 10 | 调试下载器 | 1 |
| 11 | 碳中和终端透传装置 | 1 |
| 12 | 碳中和2.4G传输节点 | 1 |
| 13 | 无线传感器节点 | 1 |
| 14 | 碳中和并发烧录一体装置 | 9 |
| 15 | 配件（适配器、USB连接线等） | 1 |
技术参数

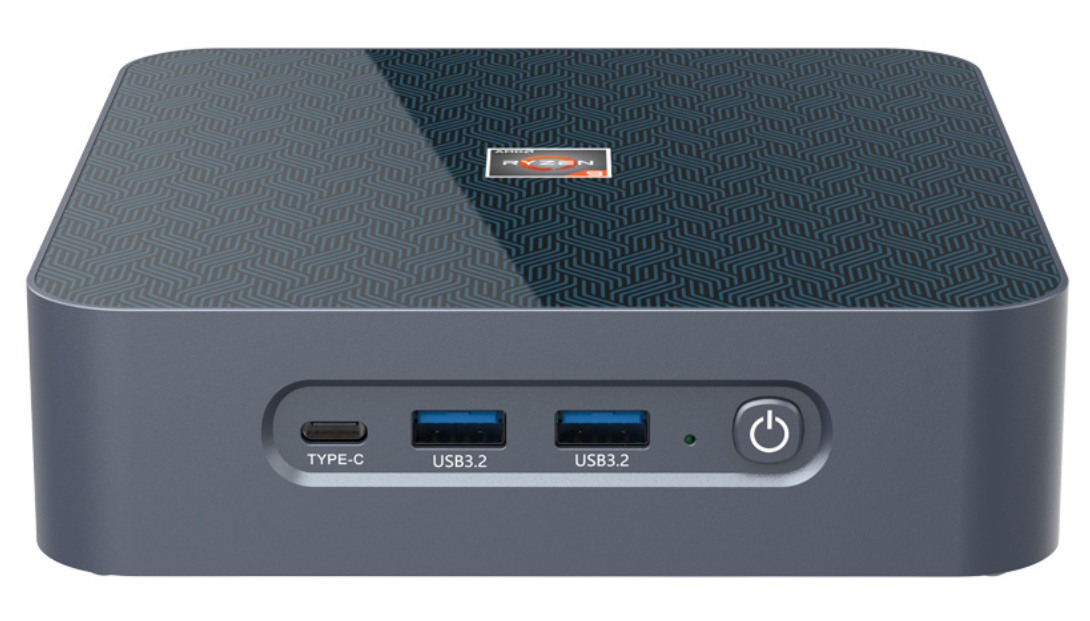

蜂电云教学终端
- CPU：R3-5400U,内存8GB,256GB硬盘；
- 支持多种物联网硬件设备接入；
- 兼容多种物联网硬件教学；
- 集成多种物联网开发环境；
- 支持线上云平台教学，支持通过浏览器访问云桌面实验平台；
- 系统支持Docker容器部署，可以通过Docker来更新系统版本；
- 支持独立云桌面系统，可以通过浏览器访问；支持通过Docker来管理和升级云桌面系统；
- 支持自定义教学课程，可以根据教学内容制作课程。

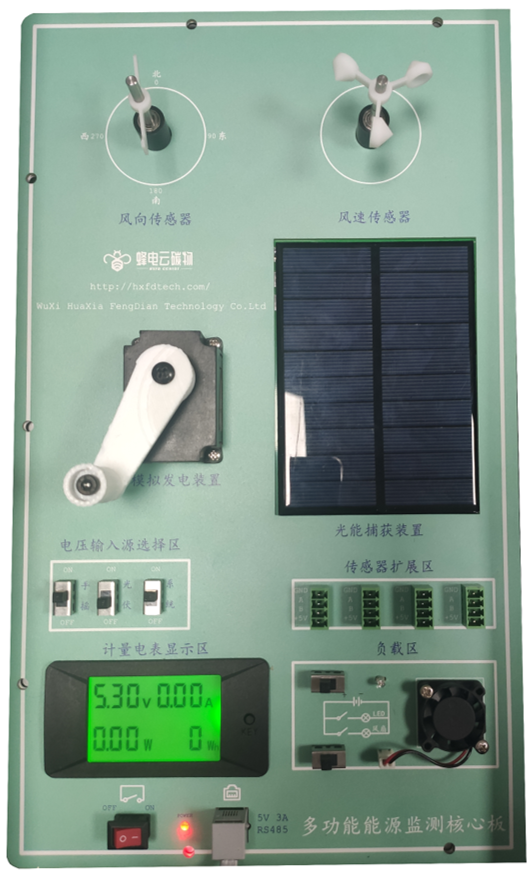

多功能能耗监测核心板
- 四路RS485接口；
- 两路电力测量接口；
- 集成能耗监测模块；
- 集成能耗显示模块；
计量电表
- 电压显示范围：0.05V ~ 300V
- 电压显示精度：± 1%
- 电流显示范围：0.01A ~ 10A
- 电流显示精度：± 1%
- 功率显示范围：0.1 ~ 3KW
- 功率显示精度：± 1%
- 背光控制：短按按键
- 能耗清零：长按按键3秒
碳中和模拟发电装置
- 尺 寸：3.3cm×5.0cm×3.5cm
- 三相无刷电机
- 发电功率：0.5W ~ 8W
- 电机主轴齿轮齿数L=10，齿轮模数m=0.5，压力角α=20
碳中和光能捕获装置
- 尺 寸：11cm×8cm
- 输出电压：≤ 5V
- 短路电流：0.2A
- 发电功率：≤ 1W
碳中和风向测算装置
- 工作电压：DC 5V
- 工作功耗：0.2W
- 工作温度：-20 ~ +60℃
- 工作湿度：0 ~ 80%RH
- 测量范围：0 ~ 360°
- 响应速度：≤0.5S
- 通讯方式：RS485
碳中和风速测算装置
- 工作电压：DC 5V
- 工作温度：-20 ~ +60℃
- 工作湿度：0 ~ 80%RH
- 测量精度：±（0.2+0.03V）m/s
- 测量范围：0 ~ 70 m/s
- 响应速度：≤1S
- 通讯方式：RS485
碳中和环境参量（温湿度）测算模块
- 型 号：SHT20；
- 工作电压：Min 2.1V ，Type：3.0V ，Max：3.6V；
- 工作电流：测量模式 300uA，休眠模式 15uA；
- 分 辨 率： 湿度 0.7 %RH ，温度 0.04 ℃；
- 误 差：湿度 ±2 %RH，温度：±0.3℃；
- 量 程：0 ~ 100 %RH，-40 ~ +125 ℃；
- 通讯方式：IIC；

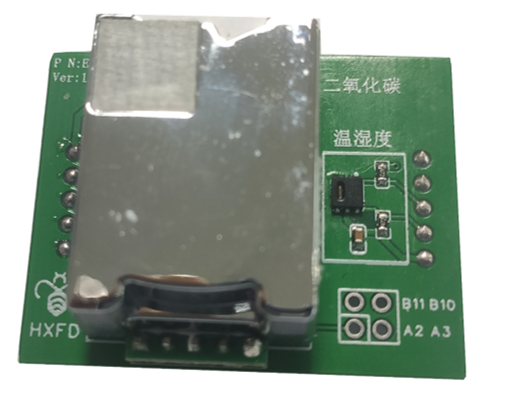

碳中和碳排放测算模块
- 量程范围：400 ~ 5000 ppm
- 分 辨 率：1 ppm
- 精 度：± （50 ppm+5%*读数）
- 响应时间：< 120 s
- 工作电压：Type 5.0V Min 4.5V Max 5.5V
- 工作电流：峰值150mA 平均70mA
- 工作温度：-10 ℃ ~ +50 ℃
- 工作湿度：0 ~ 85%RH 无凝结
- 储存温度：-40 ℃ ~ +75 ℃

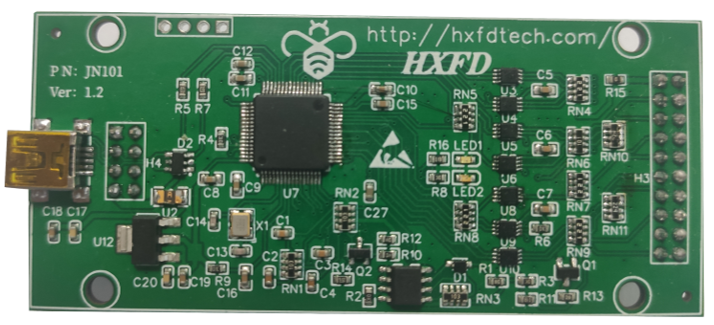

调试下载器
- USB2.0接口;
- 支持Serial Wire Debug (SWD) :
- 支持Serial Wire Viewer (SWV);
- 可与IAR Workbench, Keill, ADS, RVDS无缝集成;
- 无需外接电源,通过USB取电;
- JTAG速度为12 MHZ;
- 自动内核识别;
- 速度自动识别;
- 支持自适应时钟;
- 能监控所有JTAG信号,自动适应目标板电压;
- 支持多核调试;完全即插即用:包括20-pin标准JTAG 连接器;
- 支持1.2V-5V目标板电压;
碳中和终端透传装置
- 型 号：STM32F103C8T6；
- 总线宽度：32位；
- 运行速度：72Mhz；
- 输入/出数：37；
- 程序存储器：ROM 64KB Flash；
- 随机存储器：RAM 20K×8；
- 数模转换器：A/D 10×12b；
- 振荡器类型：内部；
- 通讯接口：3 UART，2 IIC，1 CAN，2 SPI；
- 工作电压：2V ~ 3.6V ；
- 工作温度：-40 ~ +85 ℃；

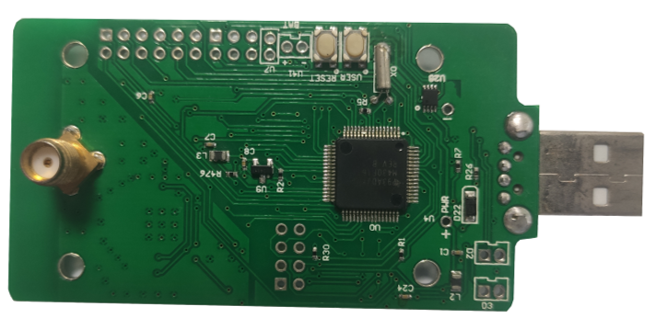

碳中和2.4G传输节点
- CPU使用TI公司的MSP430F1611，射频模块为CC2420；
- 通讯半径：室内20-50m，户外75-125m；
- 通讯频段：2.4-2.4835GHZ，最大数据传输率：250Kbps；
- 存储器：内存：48K；RAM：10K；Flash：1M；
- USB接口具备数据连接、供电及在线编程的功能；
- 快速唤醒，时间<6uS；
- 工作电压：DC，1.8~3.6V；
- 待机功耗：0.6mW；
- 峰值功耗：65mW。

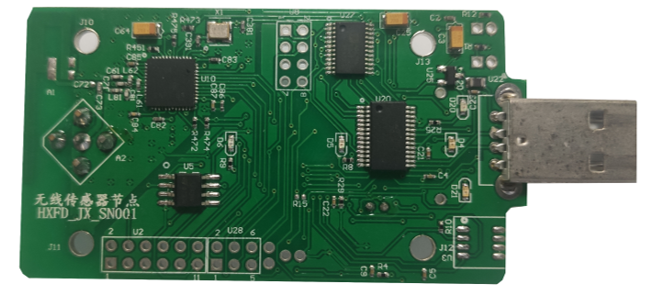

无线传感器节点
- CPU使用TI公司的MSP430F1611，射频模块为CC2420；
- 通讯半径：室内20-50m，户外75-125m；
- 通讯频段：2.4-2.4835GHZ，最大数据传输率：250Kbps；
- 存储器：内存：48K；RAM：10K；Flash：1M；
- USB接口具备数据连接、供电及在线编程的功能；
- 快速唤醒，时间<6uS；
- 工作电压：DC，1.8~3.6V；
- 待机功耗：0.6mW；
- 峰值功耗：65mW。

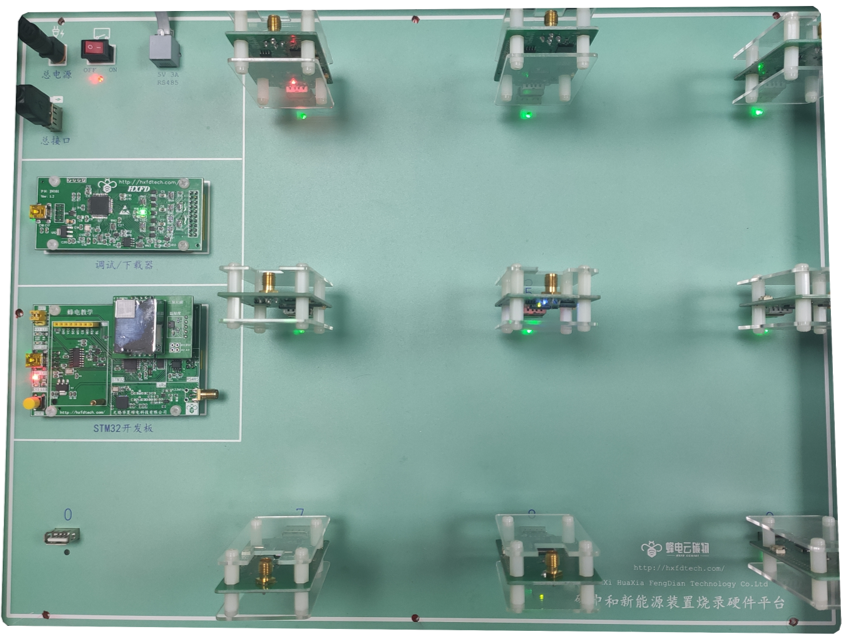

碳中和并发烧录一体装置
- 供电电压：DC 5V 2A；
- 主控芯片：FE 2.1；
- 接 口：多路USB接口；
- 指 示 灯：1路电源指示，多路USB连接指示；
- 下载方式：SWD下载；串口下载时，支持多路ISP下载；
- 仿真方式：Jlink SWD 仿真
- 批量控制无线传感器节点，配合硬件平台，对节点进行批量烧录，收数等操作。
- 9个并行下载端口，支持最多9个节点的部署；
- 部署方便,可移动；
- 支持网络拓扑可视化定制；
- 支持串行\并行程序烧录；
- 支持多跳网络协议测试，跳数≥5；
- 支持多Sink节点测试；
- 物联网实验平台驱动配置软件包；
- 支持多节点批量烧录。
